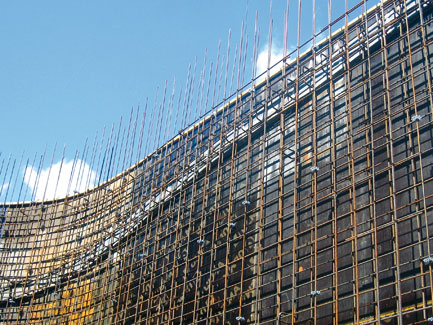

W konstrukcjach monolitycznych w miejscu przerw roboczych występują zawsze problemy uciąglenia zbrojenia. Zastosowanie odpowiedniej metody uciąglenia uzależnione jest od rodzaju łączonych elementów. Z pomocą przychodzą specjalnie do tego celu opracowane systemy uciągające zbrojenie: Comax i Bartec.

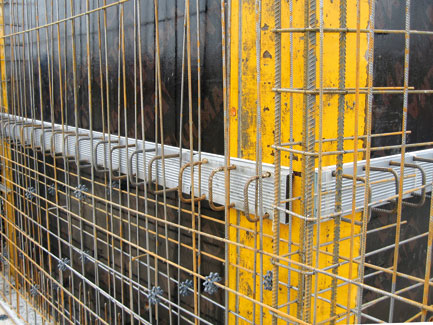

System Comax umożliwia łatwe połączenie żelbetowych elementów konstrukcyjnych, które są betonowane w różnych fazach budowy.
Fot. Betomax Polska
Elementami wchodzącymi w skład zestawu Comax są:
- perforowana szyna stalowa, która zapewnia optymalne połączenie z betonem i przeniesienie sił tnących;
- pręty zbrojeniowe kotwione w betonie.
W systemie Comax wyróżnić możemy kilka typów zbrojenia odginanego, różniących się rodzajem pętli oraz układem zbrojenia. Oprócz tradycyjnego zastosowania w postaci jednej szyny stosuje się również połączenie w dwóch szynach.
Fot. Betomax Polska

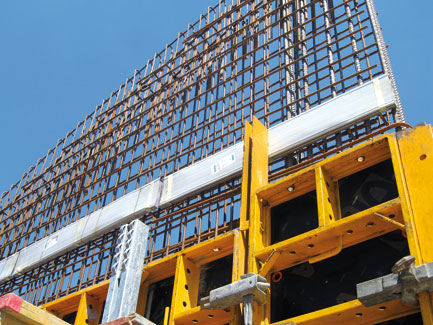

System Comax stosuje się przy łączeniu ścian, stropów ze ścianami, spoczników schodowych, balkonów, konsoli, ramp najazdowych w późniejszym etapie budowy. Pozwala to na znaczne skrócenie czasu prowadzenia inwestycji oraz na zmniejszenie ilości i czasu trwania dzierżawy elementów deskowań systemowych.
Zbrojenie odginane Comax posiada dużo zalet:
- nośność prętów zbrojeniowych jest niższa o ok. 20% ze względu na doginanie do profilu, a następnie odginanie;
- bardzo dobra przyczepność do betonu zapewniona przez perforowaną blachę;
- łatwy i szybki montaż – element jest mocowany do szalunku poprzez przybicie gwoździami;
- możliwość dopasowania zbrojenia Comax do różnorodnych układów zbrojenia w elementach żelbetowych oraz formy i kształtu szalunków;
- system zbrojenia Comax może być stosowany z systemami iniekcyjnymi ze względu na bardzo dobrą przepuszczalność mediów iniekcyjnych;
- pręty zbrojeniowe wykonane są ze stali gatunku BSt500S lub innego o tych samych parametrach wytrzymałościowych i użytkowych;
- system posiada Aprobatę Techniczną Nr AT-15-3793/2005 (wraz z późniejszymi zmianami) wydaną przez ITB w Warszawie.

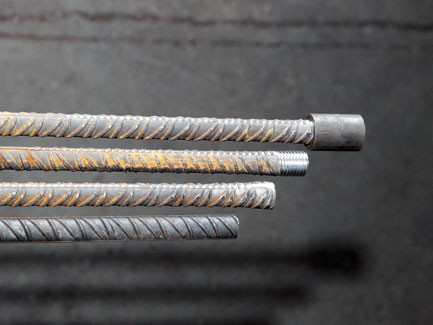

Drugim produktem oferowanym przez firmę Betomax, który ułatwia prace z użyciem szalunków systemowych jest system mechanicznego łączenia prętów Bartec, który jest skręcanym połączeniem prętów zbrojeniowych w zakresie średnic od 12 do 40 mm. Połączenie tuleja-pręty gwintowane przenosi pełne obciążenia przewidywane dla danej średnicy pręta zbrojeniowego. W systemie wykorzystuje się opatentowaną metodę spęczania końcówek pręta w celu eliminacji osłabienia przekroju w miejscu łączenia. Na spęczonych końcówkach wykonuje się gwint metryczny metodą nacinania. Nagwintowane pręty łączy się za pomocą odpowiedniej dla danego połączenia tulei gwintowanej lub tulei gwintowanej i nakrętki kontrującej.
W systemie Bartec możliwe jest wykonywanie następujących rodzajów połączeń:
- połączenie standardowe, które stosowane jest w przypadku, gdy możliwy jest obrót pręta przyłączanego i przesuwanie go wzdłuż osi;
- połączenie pozycyjne, stosowane jest w przypadku, gdy przyłączany pręt jest zbyt długi lub ma wygięty kształt i nie ma możliwości połączenia prętów, jak w przypadku standardowego połączenia. W połączeniu tym, na jednym z prętów wykonuje się gwint o długości równej długości tulei połączeniowej. Połączenie następuje poprzez doczołowe ustawienie prętów, a następnie przykręcenie tulei łączącej na drugi pręt do wyczuwalnego oporu;
- połączenie pozycyjne ze stabilizacją jest podobnym połączeniem do połączenia pozycyjnego z tą różnicą, że w typie połączenia ze stabilizacją istnieje możliwość precyzyjnego ustawienia pręta w stosunku do innych prętów lub deskowania. Takie ustawienie prętów zapewnia nakrętka kontrująca, która stabilizuje dokładne ustawienie pręta;
- połączenie dystansowe stosowane jest w przypadku, gdy pomiędzy czołami łączonych prętów może wystąpić dystans, lecz nie większy niż średnica łączonych prętów. Połączenie wykonuje się poprzez zamontowanie na pręcie przyłączanym nakrętki kontrującej i tulei dystansowej;
- połączenie redukcyjne stosowane jest w przypadku, gdy pręt przyłączany można obracać i przesuwać wzdłuż osi oraz pręt przyłączany i bazowy są różnej średnicy;
- połączenie spawane umożliwia połączenie prętów zbrojeniowych z konstrukcją stalową. Następuje to przez łącznik który spawany jest spoiną pachwinową na pewnym obwodzie do konstrukcji stalowej. Łącznik ten posiada wewnętrzny gwint, tak jak w przypadku tulei połączeniowych, w który wkręcany jest pręt zbrojeniowy.
Fot. Betomax Polska

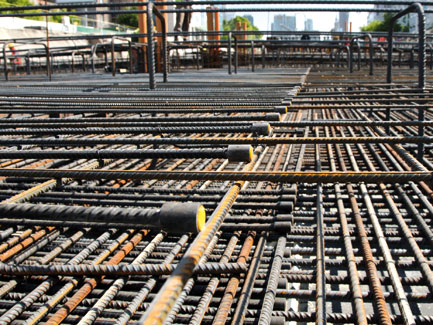

System Bartec znajduje zastosowanie m.in.: w połączeniach zbrojenia w ciągłych płytach stropowych, stropu ze ścianą wcześniej betonowaną, stropu ze słupem, ścian betonowanych odcinkami.
Zalety zbrojenia skręcanego Bartec:
- połączenie gwarantuje pełną nośność łączonych prętów;
- kontrola połączenia polega na wizualnym sprawdzeniu poprawności łącza – gwint musi być wkręcony w całości;
- nie ma możliwości pomyłkowego połączenia elementów;
- do łączenia prętów nie jest wymagane użycia klucza dynamometrycznego;
- pręty zbrojeniowe łączników Bartec wykonane są ze stali o granicy plastyczności 500 MPa;
- łączniki są wykonywane fabrycznie i przechodzą pełny cykl kontroli;
- każda dostawa posiada gwarancję zarówno pod względem jakości materiałów, jak i jakości wykonania;
- połączenia gwintowane spełniają standardy gwintu metrycznego;
- system posiada Aprobatę Techniczną ITB Nr AT-15-8331/2010, Aprobatę Techniczną IBDIM Nr AT/2007-03-1128 (wydanie II) oraz Certyfikat Zgodności ITB-1981/W.
W swojej ofercie firma Betomax posiada również zestaw kontenerowy do produkcji systemu Bartec. Przeznaczony jest on do wykonywania połączeń bezpośrednio na budowie lub w zakładzie prefabrykacji. Na życzenie klienta istnieje możliwość dzierżawy zestawu kontenerowego.
Comax i Bartec, oferowane przez firmę Betomax Polska są systemami, bez których trudno dziś sobie wyobrazić tworzenie konstrukcji żelbetowych z użyciem systemów deskowaniowych nie tylko ze względu na prostotę montażu, ale i czas potrzebny na ich wykonanie.
