NOEliner - ultracienkie matryce

Ocena: 0
5262

Od ponad pięćdziesięciu lat firma NOE-Schaltechnik jest znana na rynku z szerokiego wyboru uniwersalnych matryc strukturalnych przydatnych do tworzenia pięknie ukształtowanych powierzchni betonowych.

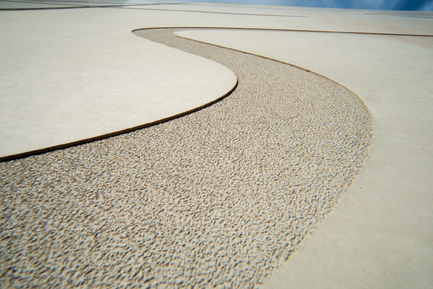

Matryce strukturalne NOEliner mają grubość tylko ok. 2 mm. Można je więc bardzo łatwo obrabiać i przycinać np. przy pomocy ploterów tnących CNC
Fot. NOE-Schaltechnik, Süssen


Wprowadzając serię matryc NOEliner, producent poszerzył swój asortyment o serię innowacyjnych produktów. Wyróżnia się spośród nich matryca „Glatt” z serii NOEliner. Przy jej użyciu można uzyskać szczególnie gładkie powierzchnie betonowe. Innym ważnym produktem serii są struktury antypoślizgowe np. na balkony, schody, podesty. Wyroby NOEliner nadają się do stosowania szczególnie na budowach z prefabrykatów betonowych.

Ultracienkie i niemal dowolnej długości
Matryca strukturalna NOEliner jest wykonana z wytrzymałego PVC i wyposażona z tyłu w tkaninę nadającą jej stabilność. Jej grubość wynosi tylko ok. 2 mm. Wszystkie produkty NOEliner są dostępne w rolkach o szerokościach zmiennych co 50 cm i dowolnej długości aż do 50 m. Standardowa szerokość wynosi 300 cm.

Jeśli chodzi o wersję „Glatt” matryc NOEliner, możliwe są także szerokości 4,80 m lub 5,80 m i długości maks. 10 m.

W rezultacie firma NOE-Schaltechnik może w przypadku matrycy szalunkowej NOEliner „Glatt” dostarczyć powierzchnię matrycową wynoszącą do 58 m² w jednym kawałku!

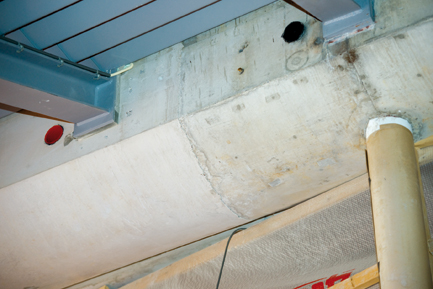

Po prawej: bez matrycy NOEliner, po lewej: z matrycą. Poprawa, jaką uzyskano przy użyciu matrycy NOEliner „Glatt”, jest ogromna
Fot. NOE-Schaltechnik, Süssen

W przypadku stosowania przy użyciu stołów wahliwych lub stacjonarnych stołów produkcyjnych z okładziną stalową wystarczy zakleszczyć matryce NOEliner na obrzeżach lub przymocować je przy pomocy magnesów zaciskowych. Aby móc stosować ultracienkie matryce strukturalne na drewnianej płycie szalunkowej, trzeba je przykleić. Dzięki zastosowaniu na tylnej stronie matrycy tkaniny uzyskuje się bardzo dobrą przyczepność do równych powierzchni. Matryce NOEliner można stosować wielokrotnie, od 15 do 20 razy.

Antypoślizgowość według DIN
Część matryc strukturalnych NOEliner została zaprojektowana specjalnie do tworzenia powierzchni antypoślizgowych w miejscach spacerowych, takich jak arkady, balkony, schody czy podesty. Wszystkie matryce strukturyzowane NOEliner są odporne na poślizg zgodnie z normą DIN 51130. W zależności od struktury ich anty-poślizgowość wynosi pomiędzy R 11 i R 13.

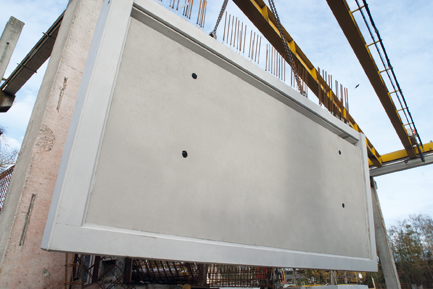

Struktury antypoślizgowe NOEliner czynią powierzchnie betonowe – jak np. w przypadku tej płyty balkonowej – bezpieczniejszymi. Zastosowano matrycę NOEliner o nazwie „Sand”
Fot. NOE-Schaltechnik, Süssen

Kreatywna strona serii NOEliner
Supercienkie matryce dają projektantowi szeroką gamę możliwości kreatywnych zastosowań. Można je na przykład obrabiać na ploterach tnących CNC i przy pomocy technik laserowych.

Pięknym przykładem zastosowania takich matryc jest wybudowany pomiędzy Utrechtem i Hilversum w Holandii wiadukt ekologiczny Zwaluwenberg. Ściany przyczółków zdobi tam relief przedstawiający stylizowane liście dębu i żołędzie. Motywy te ujmują swoim prostym, jasnym wzorem linii, których grubość zmienia się i odnosi się wrażenie, jakby były one narysowane ołówkiem do kaligrafii. Stworzona do tego celu odpowiednia struktura NOEliner została na odwrocie zaopatrzona w samoprzylepną folię. Następnie przeprowadzono cięcie żądanych motywów na sterowanych numerycznie ploterach. Dane wektorowe potrzebne do tego celu dostarczyło biuro planistyczne architektów Bosch Slabbers w Hadze. W sumie stworzono 29 różnych motywów. Można je było pozycjonować przy pomocy folii samoprzylepnej jako naklejki na płytach szalunkowych.

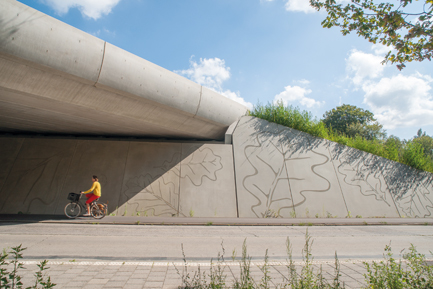

Przyczółki ekowiaduktu Zwaluwenberg pomiędzy Utrecht i Hilversum w Holandii zaprojektowano w ten sposób, że przekrój poprzeczny przejścia znajdującego się nad autostradą zwiększa się u góry. Ściany przedstawiają stylizowane liście dębu i żołędzie. Zrealizowano to przy użyciu matrycy strukturalnej NOEliner „Sand”
Fot. NOE-Schaltechnik, Süssen

Ciekawa alternatywa
Struktury NOEliner stanowią interesującą alternatywę dla tych wszystkich, którzy chcą tworzyć najwyższej jakości powierzchnie, bezpieczne powierzchnie w betonie lub kreatywne powierzchnie betonowe.

Źródło: Świat Betonu, nr 1-2 (7) 2015
