Zestaw kotwiący Muro-Bet przeznaczony jest do wykonywania połączeń elementów betonowych z elementami murowymi. Zestaw złożony jest z szyny kotwiącej wypełnionej styropianem (usuwanym po demontażu szalunku) oraz kotew ślizgowych - płaskownikowych.

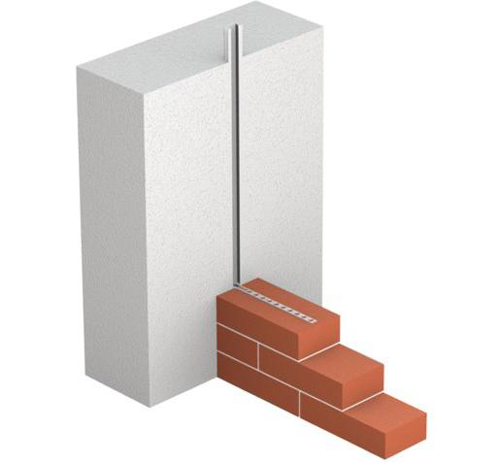

Szyny kotwiące są montowane w elementach betonowych. Kotwy płaskownikowe są osadzane od strony zamka (w kształcie jaskółczego ogona) w szynach kotwiących, a drugim końcem w spoinach elementów murowanych w rozstawie 4 sztuk na 1 metr bieżący. Metalowe elementy zestawu kotwiącego Muro-Bet firmy Betomax wykonywane są ze stali niestopowej ocynkowanej lub ze stali nierdzewnej.
Ważnym parametrem elementów systemu Muro-Bet jest nośność na ścinanie w kierunku poziomym i pionowym. Wynika to z faktu, że najczęściej kotwy te narażone są na ścinanie wynikające z warunków pracy konstrukcji szkieletowej z wypełnieniami w postaci tarczy.
Nośności na ścinanie kotew płaskownikowych zostały wyznaczone zgodnie zaleceniami normy PN-EN 845-1:2003, a wartości potwierdzone badaniami laboratoryjnymi. Efektywna długość zakotwienia kotwy płaskownikowej 120 wynosiła podczas badań hef=117 mm.
Nośności na ściskanie (wzdłuż osi symetrii) kotew płaskownikowych zostały określone zgodnie z wytycznymi normy PN-EN 845-1:2003. Miejsce na kotwie płaskownikowej przyłożenia oddziaływania w odniesieniu do szyny montażowej wynosiła dla kotwy 120 tfix=50 mm, a dla kotwy 240 tfix=100 mm.
Uśrednione wielkości nośności zawarto w tabeli poniżej
Zalety zestawu kotwiącego Muro-Bet:
- pewne zakotwienie ścian murowanych ze ścianami betonowymi, eliminuje niekontrolowane pęknięcia pomiędzy nimi,
- stopniowe układnie kotew,
- prosty montaż.
