Powiedzieć, że inżynierowie odpowiadający za bezpieczeństwo ogniowe w nowo powstających budynkach użytku publicznego mają bardzo odpowiedzialne zadanie, to nie powiedzieć nic. Wszak muszą oni zadbać o odpowiednią izolację przeciwogniową konstrukcji, które codziennie mijają setki lub nawet tysiące osób. Wraz z ekspertem firmy Paroc podpowiadamy, jak zabezpieczyć stalowe profile, stropy betonowe oraz dachy płaskie z blachy trapezowej.
Izolacja ogniochronna stropu betonowego
Do wznoszenia ścian i stropów często wykorzystuje się kwadratowe profile stalowe RHS. W przypadku zastosowań pionowych, na kształt izolacji przeciwogniowej wpływ ma ułożenie profilu w konstrukcji. W obu przypadkach grubość izolacji przeciwogniowej może jednak zostać zredukowana, pod warunkiem wykorzystania ogniochronnej płyty gipsowo-kartonowej GKF w charakterze pokrycia. Profil RHS o grubości do 5 mm, w krytycznej temperaturze 400°C-600°C i odpowiedniej klasie ogniowej R 60, skutecznie zabezpieczymy za pomocą niepalnej płyty izolacyjnej PAROC FPS 17 o grubości jedynie 20 mm.
Uwaga! W przypadku profili stalowych w ścianie zewnętrznej istnieje możliwość izolacji kolumn jedynie z trzech stron. Wolno nam to zrobić tylko dla wymagania R 60 i konstrukcji z dwoma warstwami płyt g-k, umieszczonymi od strony wewnętrznej. "Zewnętrzna część ściany powinna wówczas zostać pokryta grubą, co najmniej 9-milimetrową płytą gipsową - podpowiada Adam Buszko, ekspert firmy Paroc, producenta niepalnych izolacji budowlanych. - Sama fasada musi spełniać wymagania dla konstrukcji niepalnej, a profile stalowe nie mogą być zlokalizowane blisko otworów na okna czy drzwi" - dodaje.

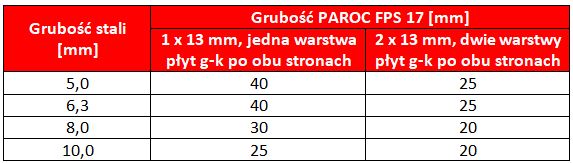

Dla zabezpieczenia profili kwadratowych RHS w klasie ogniowej R 90 i temperaturze krytycznej 450°C, należy skorzystać z poniższej tabeli, aby określić grubość płyt izolacyjnych:
Nieco inaczej wygląda kwestia izolacji przeciwogniowej belek stropowych. Stalowe profile HSQ o przekroju skrzynkowym często używa się wraz z elementami betonowymi. Przy podejmowaniu decyzji o tym, jaka grubość materiału izolacyjnego będzie nam potrzebna, powinniśmy uwzględnić również podstawy profilu. Wymiary widocznej w konstrukcji stopki dostarczają bazowych danych potrzebnych do określenia wymaganej grubości izolacji. Płyty izolacyjne montuje się z 50-milimetrową zakładką po obu stronach widocznej stalowej stopki.
Odpowiednią grubość płyty PAROC FPS 17 dla danej klasy odporności ogniowej i temperatury krytycznej stali można odczytać z poniższej tabeli, gdzie ts oznacza grubość stopki stalowej, a Ai/Vs - stosunek pola powierzchni do objętości stopki stalowej.
Stropy betonowe
W niektórych obiektach użyteczności publicznej zachodzi potrzeba podniesienia klasy ogniowej dla stropów betonowych. Dotyczy to zarówno budynków nowo budowanych jak i tych już istniejących. Zwykle zbrojony strop betonowy posiada pewną, obliczoną na starcie odporność ogniową. W warunkach pożaru, zachowanie zwykłej płyty kanałowej bez dodatkowej izolacji przeciwogniowej można zaklasyfikować w klasie REI 30 - REI 120, w zależności od jej typu. Aby spowolnić wzrost temperatury stali zbrojeniowej oraz utrzymać nośność od strony nacisku, niezbędne staje się zastosowanie dodatkowej ochrony.
"Płyta PAROC FPS 17 już o grubości 20 mm zapewnia odporność ogniową do 120 minut dla całej konstrukcji. W przypadku płyt żelbetowych o większej grubości, to jest minimum 100 mm, jeszcze bezpieczniejszym rozwiązaniem będzie płyta PAROC CGL 20cy o grubości 60 mm, która zapewnia ognioodporność rzędu R 180" - podpowiada Adam Buszko. "Dużą rolę odgrywa przy tym poprawny montaż. Izolację dobrze jest mocować do stropu przy pomocy kołków rozporowych z nakładką stalową, 12 sztuk na płytę. Płyty możemy również przyklejać pod warunkiem, że powierzchnia chronionego materiału pozostaje gładka, a grubość wyrobu nie przekracza 50 mm" - dodaje.
Blacha trapezowa
Blacha trapezowa to jeden z najpopularniejszych sposobów na wykonanie dachu płaskiego w wielkopowierzchniowych obiektach magazynowych czy użyteczności publicznej. Nośność tego elementu bez żadnej dodatkowej ochrony przeciwpożarowej wynosi przeciętnie od 15 do 30 minut, w zależności od struktury materiału. Kiedy blachę falistą wykorzystujemy w charakterze struktury nośnej dla konstrukcji dachu, a izolację termiczną montujemy na jej wierzchu, temperatura metalu przyrasta bardzo szybko, gdyż ciepło nie ma jak "uciec".
W pewnych przypadkach zachodzi zatem potrzeba dodatkowej ochrony blaszanego dachu płaskiego przed ogniem, który jeśli już, to z reguły pojawia się od strony wewnętrznej. Możemy tego dokonać, mocując od spodu płyty PAROC FPS 17. Odpowiednie grubości izolacji przeciwogniowej, w zależności od wymaganej klasy ogniowej, przedstawia poniższa tabela.
Źródło i zdjęcie: Paroc
